Zhejiang Hertz Electric Co., Ltd., perustettu 2014, on korkean teknologian yritys, joka on erikoistunut kehittämiseen, valmistukseen, myyntiin ja myynnin jälkeiseen huoltoon ja joka palvelee keski- ja huippuluokan laitevalmistajia ja teollisuusautomaatiojärjestelmien integraattoreita. Laadukkaisiin tuotantolaitteisiin ja tiukkaan testausprosessiin tukeutuen tarjoamme asiakkaillemme tuotteita, kuten pien- ja keskijänniteinvertterit, pehmokäynnistimet ja servoohjausjärjestelmät ja ratkaisut niihin liittyvillä toimialoilla. Yritys noudattaa käsitettä "tarjoaa käyttäjille parhaat tuotteet ja palvelut" palvellakseen jokaista asiakasta. Tällä hetkellä sitä käytetään pääasiassa metallurgiassa, kemianteollisuudessa, paperinvalmistuksessa, koneissa ja muilla teollisuudenaloilla.
Miksi valita meidät
Ammattitaitoinen tiimi
Asiantuntijatiimillämme on monen vuoden kokemus alalta, ja tarjoamme asiakkaillemme tarvittavaa tukea ja neuvoja.
Laadukkaat tuotteet
Tuotteemme valmistetaan korkeimpien standardien mukaisesti käyttämällä vain parhaita materiaaleja. Varmistamme, että tuotteemme ovat luotettavia, turvallisia ja pitkäikäisiä.
24h verkkopalvelu
400 hotline on avoinna 24 tuntia vuorokaudessa. Faksi, sähköposti, QQ ja puhelin ovat monipuolisia ja monikanavaisia asiakkaiden ongelmien hyväksymiseksi. Tekninen henkilökunta on 24 tuntia vuorokaudessa vastaamassa asiakkaiden ongelmiin.
Yhden luukun ratkaisu
Tarjoa teknistä tukea koko sopimustuotteisiin liittyvän tarkastuksen, asennuksen, käyttöönoton, hyväksynnän, suorituskyvyn hyväksyntätestin, käytön, huollon ja muun vastaavan teknisen opastuksen ja teknisen koulutuksen aikana oikea-aikaisesti.

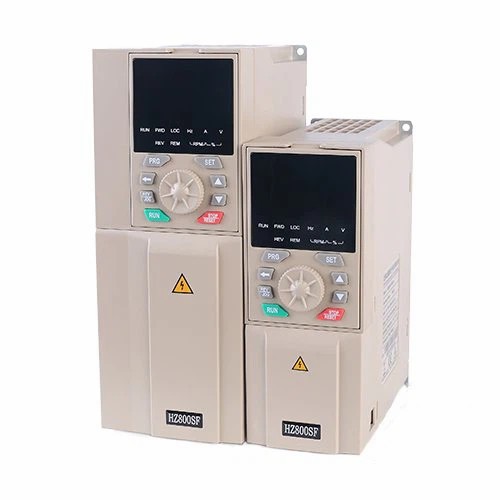

Tarkkaan moottorin ohjaukseen suunniteltu VFD (Variable Frequency Drive) on monipuolinen ratkaisu energiatehokkuuden ja toimintakyvyn parantamiseen.
Invertterikäyttö mahdollistaa moottorin nopeuden tarkan ohjauksen, mikä vähentää energiankulutusta ja käyttökustannuksia, mikä tekee siitä ympäristöystävällisen valinnan yrityksille.
Taajuusmuuttaja kolmivaihemoottorille
Laadukkaat materiaalit ja ensiluokkainen tekniikka. Tehokas toiminto, portaaton vaihteisto. Säännöllinen ulkonäkö, pieni ja kaunis. Kätevä käyttö ja intuitiivinen digitaalinen näyttö.
Tämän tyyppistä VFD:tä käytetään usein asuin- ja pienissä kaupallisissa ympäristöissä, koska se sopii moottoreihin, jotka toimivat 120 V:n teholla ja jotka eivät vaadi suurta tehoa.
Myönnämme kullekin segmentille 220V ja kolmelle segmentille 220V sisääntulon. Yksivaiheisessa käytössä joka toista segmenttiä voidaan käyttää varalinjana.
Taajuusmuunnoslaitteen, jäähdytyspumpun ilmastointijärjestelmän, kylmävesipumpun, tuulettimen käyttö on erittäin hyvä virransäästötekniikka.
3,7 kW:n taajuusmuuttaja. Tämä on 24V 150W harjaton DC-vaihdemoottori, jonka laippa on 90x90mm. Sisäänrakennettu 10:1 kiilauraakselin suorakulmainen vaihteisto tuo nopeuden ja vääntömomentin 300 asteeseen.
5,5 kW:n taajuusmuuttaja. Tämä on 24V 150W harjaton DC-vaihdemoottori, jonka laippa on 90x90mm. Sisäänrakennettu 5:1-kääntövaihteisto tuo nopeuden ja vääntömomentin 600 rpm:iin ja 1,95 Nm:iin (276,14.
Taajuusmuuttaja on vaihtovirtavoimakone, joka muuntaa toimitetun sähkön eri taajuuksille. 1980-luvun lopulla Kiinassa alettiin käyttää taajuusmuuttajaa.
Mikä on VFD-taajuusmuuttaja
VFD tai taajuusmuuttaja on elektroninen laite, jota käytetään AC-oikosulkumoottorin tai synkronisen moottorin ohjaamiseen. VFD ohjaa moottorin vääntömomenttia, nopeutta ja suuntaa käynnistäen ja kiihdyttäen moottorin tasaisesti haluttuun nopeuteen kontrolloidulla kiihtyvyydellä. Myös hidastuvuutta ohjataan, ja jarrutus on saatavana lisävarusteena. VFD-laitteiden avulla voit käyttää yhtä moottoria erilaisiin prosesseihin ja olosuhteisiin, jotka saattavat vaatia erilaisia nopeuksia.
VFD-taajuusmuuttajan edut
Parannettu energiatehokkuus
VFD-laitteiden vakuuttavimmista eduista on niiden huomattava kyky parantaa energiatehokkuutta, mikä puolestaan vähentää energiakustannuksia. Moottorit muodostavat tyypillisesti huomattavan osan energiankulutuksesta, erityisesti teollisuusasennuksissa. VFD:t tulevat apuun säätelemällä taitavasti moottorin nopeutta, varsinkin kun moottori ei vaadi täyskaasutehoa tai tasaista vauhtia.
Jännitteen laskun lieventäminen
Jännitteen laskut, joille on ominaista ohimenevät jännitehäviöt, vaikeuttavat usein teollisuusasetuksia, joita esiintyy usein suurien vaihtovirtamoottorilinjojen aktivoinnin aikana. Nämä painumat voivat olla haitallisia herkille laitteille, kuten tietokoneille ja antureille. VFD:t kiertävät tämän ongelman käynnistämällä moottorin nollajännitteellä ja lisäämällä sitä vähitellen sieltä.
Ohjattu käynnistysvirta
VFD:t tarjoavat toisen höyhenen korkkissaan hallitsemalla tehokkaasti käynnistysvirtaa. Niillä on kyky käynnistää moottoreita nollajännitteellä ja -taajuudella, mikä ei ainoastaan minimoi moottoreiden kulumista, vaan myös pidentää niiden käyttöikää, mikä vähentää toistuvan huollon ja korjauksen tarvetta.
Varusteiden suoja
Toinen VFD:n huomionarvoinen piirre on niiden kyky räätälöidä ja rajoittaa vääntömomenttia, mikä varmistaa, että moottorit eivät uskalla ylittää turvallisia vääntömomenttirajojaan. Tämä ennakoiva toimenpide suojaa koneita ja laitteita, ennaltaehkäisee vaurioita ja mahdollisia tuotantohäiriöitä.
Tarkka prosessinohjaus
Teollisen valmistuksen alalla VFD:t osoittautuvat korvaamattomiksi tuotantoprosessien optimoinnissa mahdollistamalla hienosäädetyn moottorin nopeuden hallinnan. VFD:t voidaan ohjelmoida ajamaan moottoreita ihanteellisilla nopeuksilla tai pysähtymään ennalta määrätyissä asennoissa, mikä ylittää muut moottorin ohjausmenetelmät tarkkuudella. Lisäksi monia VFD:itä voidaan kauko-ohjata, mikä lisää joustavuutta.
Melunvaimennus
Vaikka VFD:t eivät olekaan niiden ensisijainen tarkoitus, ne vähentävät ympäristön melutasoa käyttämällä moottoreita pienemmillä nopeuksilla. Tämä ominaisuus on erityisen edullinen teollisuusympäristöissä, joissa alemmat ympäristön melutasot parantavat työoloja ja sujuvampaa viestintää tehtaalla. Tämä pieni mutta merkittävä parannus luo suotuisamman työympäristön.
VFD toimii ottamalla vaihtovirtaa 60 Hz:n taajuudella, muuntaa sen tasavirraksi (DC) tasasuuntaajapiirin kautta ja lähettää sen tasavirtaväylän kautta jännitteen suodattamiseksi edelleen. Sitten teho saavuttaa invertterin, joka luo tasavirtapulsseja, jotka toimivat AC-virran tavoin. Lähdön sykkivä luonne jäljittelee vaihtovirtaa tarpeeksi luomaan oikeat induktioprosessit, joita tarvitaan moottorin roottorin pyörittämiseen.
Koska tasavirtaa on helpompi ohjata jännitteen ja taajuuden suhteen, sen käyttäminen todellisen vaihtovirran sijasta antaa VFD:lle mahdollisuuden säätää sähkönsyöttöä lennossa. Sarja transistoreita, erityisesti Insulated Gate, Bipolar Transistor (IGBT), ohjaa manuaalisesti tai automaattisesti tehoa ja tuloksena olevaa EDDY-pumpun suorituskykyä. Tehoa lisätään helposti lietepumpulle raskaan kuormituksen alaisena ja pudotetaan sitten uudelleen, kun tukos on ohitettu tai pumpattavan lietteen tai lietteen rakenne muuttuu.
VFD-taajuusmuuttajan tärkeimmät ominaisuudet
Jatkuvan ajon virran arvo:Tämä on suurin RMS-virta, jonka taajuusmuuttaja voi turvallisesti käsitellä kaikissa käyttöolosuhteissa kiinteässä ympäristön lämpötilassa (yleensä 40 [astetta] C). Moottoripallon kuorman siniaaltovirtojen on oltava yhtä suuria tai pienempiä kuin tämä arvo.
Ylikuormitusvirran luokitus:Tämä on käänteinen aika/virtaarvo, joka on suurin virta, jonka taajuusmuuttaja voi tuottaa tietyllä aikajaksolla. Tyypilliset arvot ovat 110 % - 150 % ylivirta 1 minuutin ajan valmistajasta riippuen. Suuremmat virtaluokat voidaan saada ylimitoittamalla taajuusmuuttaja. Tämä arvo on erittäin tärkeä mitoitettaessa taajuusmuuttajaa moottorin katkaisumomentin tarvitsemille virroille.
Linjajännite:Kuten kaikissa moottorisäätimissä, käyttöjännite on määritettävä. Taajuusmuuttajat on suunniteltu toimimaan jollakin nimellisjännitteellä, kuten 240 VAC tai 480 VAC, sallitulla jännitteen vaihtelulla plus tai miinus 10 %. Useimmat moottorin käynnistimet toimivat tämän 10 %:n vaihtelun yli, mutta taajuusmuuttajat eivät mene ja menevät suojalaukaisuun. Jokaista sovellusta varten suositellaan tallennetun jännitteen lukemista linjan tehopoikkeamista.
VFD-taajuusmuuttajien tyypit
Voltit/Hertz (V/Hz) Ohjaus VFD:t
Ensinnäkin meillä on Volts/Hertz (V/Hz) Control VFD. Nämä VFD:t ohjaavat moottoriin syötettävän tehon taajuutta. Ne ovat yksinkertaisia mutta erittäin tehokkaita, ja niitä käytetään yleisimmissä sovelluksissa.
Sensorittomat Vector Control VFD:t
Seuraavaksi ovat anturittomat vektoriohjaus VFD:t. Nämä ovat edistyneempiä kuin V/Hz-asemat. Ne pystyvät ylläpitämään tasaisen vääntömomentin ilman takaisinkytkentäanturia, joten ne sopivat sovelluksiin, jotka vaativat hieman tarkkuutta.
Vuovektoriohjaus VFD:t
Lopuksi meillä on Flux Vector Control VFD:t. Nämä ovat sadon kerma tarkkuusohjauksen kannalta. Ne tarjoavat tarkan ja nopean moottorin nopeuden ja vääntömomentin säädön, mikä on ihanteellinen monimutkaisiin ja vaativiin sovelluksiin.
VFD-taajuusmuuttajan käyttö
Uima-altaan suodatusjärjestelmät
VFD:itä voidaan käyttää sisäuima-altaan suodatusjärjestelmissä puhtauden lisäämiseksi. Sisäuima-altaan suodatusjärjestelmissä käytettävät VFD:t voivat auttaa vähentämään sähkönkulutusta muuttamalla vesimäärää helposti tarpeen mukaan. 40 % uima-altaiden käyttämästä tehosta tarvitaan veden suodattamiseen. VFD:tä käyttävä pumppu voi auttaa veden kierrätyksessä vetämällä sen suodatusjärjestelmään.
Paineenkorotuspumput
Kaupalliset tai suuret rakennukset, kuten hotellit, vaativat riittävän korkean vedenpaineen päästäkseen kaikkiin yksiköihin, mukaan lukien kylpyhuoneet ja suihkut, käyttämällä paineenkorotuspumppua. VFD:t voivat olla parempi vaihtoehto paineensäätöventtiileille, koska niillä on parempi energiansäästö ja huoltokustannukset eliminoituvat.
LVI-järjestelmät
VFD:itä on käytetty LVI-järjestelmissä vuosikymmeniä. Perinteisesti niitä on käytetty kapasiteetin modulointiin, mutta viime vuosina niitä on käytetty myös puhaltimien ja pumppujen tasapainottamiseen, laitteiden valvontaan sekä leikkauslaitteiden energiankäyttöön huippukuormitusolosuhteissa. VFD:t voivat auttaa vähentämään LVI-järjestelmien komponenttien kulumista, koska ne vaativat vähemmän energiaa moottorin käynnistämiseen, mikä vähentää komponenttien rasitusta.
Valmistus
Valmistusteollisuudessa VFD:itä käytetään kuljetinhihnoissa, ekstruudereissa ja erilaisissa koneissa nopeuden ja vääntömomentin tarkkaan hallintaan. Tämä parantaa tuotannon laatua, vähentää mekaanisten osien kulumista ja lisää energiatehokkuutta.
Veden ja jäteveden käsittely
VFD:t ovat ratkaisevan tärkeitä veden- ja jätevedenpuhdistamoiden pumppujen nopeuden säätelyssä. Ne auttavat säätelemään veden virtausta ja painetta, optimoimaan energiankulutuksen ja vähentämään pumppujen mekaanista rasitusta käynnistyksen ja käytön aikana.
Maatalous
Maataloussovelluksissa VFD:itä käytetään kastelujärjestelmissä, viljankuivareissa sekä latojen ja kasvihuoneiden ilmanvaihtojärjestelmissä. Säätämällä moottorin nopeuksia VFD:t optimoivat veden ja ilman virtauksen, vähentävät energiankulutusta ja pidentävät laitteiden käyttöikää.
VFD-taajuusmuuttajan komponentit
Muunnin
Muunnin tai AC-tulotasasuuntaaja auttaa muuttamaan vaihtovirtajännitteen tasajännitteeksi. Muunnin koostuu useista diodeista, jotka on kytketty rinnakkain ja sallivat virran kulkea vain yhteen suuntaan. Muuntimen läpi virtaava sähkö kierrätetään, kunnes se muunnetaan karkeaksi tasajännitteeksi.
DC linkki
DC Link on suodatinosa, joka koostuu suodatinkeloista ja kondensaattoreista. DC Linkin tarkoituksena on tasoittaa edellisessä vaiheessa tasasuuntaajapiiristä saatua aallotettua tasajännitettä. Suodatettu lähtö syötetään sitten invertterin tuloon.
Invertteri
Invertterin tarkoitus on muuntaa DC-välipiirin lähtö, joka on suodatettu tasajännite, takaisin AC:ksi. Invertteriä käytetään säätelemään säädettävää jännitettä ja vaihtuvaa taajuutta moottoriin. Invertteri koostuu IGBT-kytkimistä, jotka on kytketty pareittain ohjaamaan sähkövirtaa. Tämä on yleensä kytketty logiikkaohjaimeen, jonka avulla käyttäjä voi liittää ja säätää moottorin jännitettä. Ohjaamalla sähkövirran polkua pulssinleveysmodulaatiolla, vaihtovirtaa voidaan tuottaa DC-lähteestä.
Käyttöliittymä
Optimaalisen virrankäytön saavuttamiseksi tai energian säästämiseksi tarvitaan käyttöliittymä VFD:n konfigurointiin. Käyttöliittymä on ohjauspaneeli, joka on kytketty VFD:hen ja mahdollistaa manuaalisen käyttäjän syöttämisen. Nämä vaihtelevat näppäimistöstä LCD-kosketusnäyttöihin. Uudemmat järjestelmät tarjoavat langattomat Bluetooth-ohjauspaneelit.
Ohjauslogiikka
Ohjauslogiikka tulkitsee käyttäjän määrittämän asetuksen. Se on ohjelmisto, jota tarvitaan VFD:n kommunikointiin käyttöliittymän ja moottorin palautelaitteen kanssa. Ohjelmisto perustuu yleensä tilakaavioon, joka seuraa sarjaa jaksoja ennen tehtävän suorittamista alusta loppuun. Tämä mahdollistaa VFD:n täysin automatisoinnin.
Huomioon otettavat tekijät valittaessa VFD-taajuusmuuttajaa
Ensimmäinen päätös VFD:tä valittaessa on varmistaa, että taajuusmuuttaja pystyy käsittelemään moottorin nykyiset vaatimukset. Tarkista moottorin tyyppikilvestä Full Load Current -vaatimus ja etsi sitten taajuusmuuttaja, jonka nimellisvirta on vähintään yhtä suuri. Jos syötät taajuusmuuttajaan yksivaihevirtaa, muista käyttää yksivaiheisen taajuusmuuttajan nimellisarvoja. Taajuusmuuttajat ovat merkittävästi heikentyneet yksivaihekäytössä.
VFD:n koko tulee valita moottorin suurimman virran perusteella huippukysynnän aikana eikä moottorin hevosvoiman perusteella. Jatkuvat käynnistys-, pysäytys- ja dynaamiset kuormitukset vaikuttavat VFD:n elektroniikkaan paljon enemmän kuin niiden vaikutus paikalliseen tehoväylään ja täysijännitteiseen moottorin käynnistimeen. Siksi huipputarvevirtaa tulisi käyttää.
Valitse muuttuvan vääntömomentin (VT) ja vakiomomentin (CT) välillä ja kullekin erilliset arvot. Käytä tuulettimien ja pumppujen VT-arvoja tai katso CT-luokituksia kuljettimille ja koneen yleiselle ohjaukselle. On tärkeää tietää sovellustyyppi, koska taajuusmuuttajan tekniset tiedot on järjestetty sen mukaisesti. Jos et ole varma kumpaa käyttää, on suositeltavaa käyttää CT:tä.
VFD:n käyttökorkeus vaikuttaa myös jäähdytykseen. Kun korkeus nousee, ilma muuttuu vähemmän tiheäksi. Tämä ilman tiheyden pieneneminen heikentää ilman jäähdytysominaisuuksia. Useimmat VFD:t on suunniteltu toimimaan 100 % kapasiteetilla jopa 1000 metrin korkeudessa. Jos olet korkeammalla, taajuusmuuttajan on oltava ylimitoitettu kompensoimaan jäähdytyksen vähenemistä.
Haluat pienimmän kantoaaltotaajuuden, jonka moottorisi pystyy käsittelemään. Suurimman osan ajasta oletuskantoaaltotaajuus toimii hyvin, mutta jos haluat vähentää kuuluvaa kohinaa, lämmön haihtumista tai virrankulutusta, varmista, että pystyt muokkaamaan taajuusmuuttajan kantoaaltotaajuutta.
Oikean VFD-koon määrittämiseen liittyy useita laskentamenetelmiä sen varmistamiseksi, että VFD pystyy käsittelemään moottorin vaatimuksia. Käytetty peruskaava on: VFD-koko (kW)=Moottorin teho (kW) x Palvelukerroin. Palvelukerroin vaihtelee tyypillisesti välillä 1,1-1,5, mikä ottaa huomioon odottamattoman kuormituksen kasvun ja varmistaa luotettavuuden. Jos sinulla on esimerkiksi 10 kW:n nimellismoottori ja valitset huoltokertoimeksi 1,2, vaadittu VFD-koko on vähintään 12 kW. Tämä varmistaa, että VFD pystyy käsittelemään satunnaisia kuormituspiikkejä ilman ylikuumenemista tai vikaa.
Lisäksi on erittäin tärkeää varmistaa, että VFD:n virran arvo vastaa moottorin täyden kuorman ampeeria (FLA). Tämä edellyttää moottorin tyyppikilven FLA:n tarkistamista ja sen varmistamista, että VFD voi syöttää tämän virran kaikissa käyttöolosuhteissa. Kehittyneemmät laskelmat voivat ottaa huomioon sellaisia tekijöitä kuin harmoninen särö, joka voi vaikuttaa sekä teholähteeseen että moottoriin. Yliaallot ovat erityisen tärkeitä suurissa tai herkissä asennuksissa, joissa ne voivat johtaa virranlaatuongelmiin ja laitevaurioihin.
Valmistajakohtaisten työkalujen tai online-laskimien käyttö voi yksinkertaistaa tätä mitoitusprosessia. Nämä työkalut ottavat huomioon yksityiskohtaiset syöttöparametrit, kuten moottorin tehon, kuormituksen tyypin ja ympäristöolosuhteet, ja tarjoavat räätälöityjä suosituksia. Tämä lähestymistapa auttaa varmistamaan, että valittu VFD sopii hyvin tiettyyn sovellukseen, mikä parantaa tehokkuutta ja luotettavuutta.
Taajuusmuuttujan VFD-aseman ylläpito
Säännöllinen puhdistus
Teollisuus- ja kaupallisilla alueilla ilmassa on paljon pölyä ja roskia, jotka voivat kerääntyä VFD:n päälle ja vaikuttaa negatiivisesti sen toimintaan. Tämän välttämiseksi VFD-runkotyypistä riippumatta VFD:n säännöllinen puhdistus on varmistettava. Sen jäähdytyselementti ja tuulettimet on pidettävä aina puhtaina. VFD:t voidaan puhdistaa säännöllisesti pyyhkimällä, puhdistamalla ja suihkuttamalla niistä kertynyttä ilmaa.
Lämpötilan ylläpito
Toinen tärkeä vinkki, jota tulee noudattaa VFD-laitteiden huippulaadukkaassa kunnossapidossa, on, että niiden lämpötila on pidettävä yllä, koska niitä käytetään enimmäkseen pienillä alueilla, joissa lämpöpiikit ovat yleisiä. Niiden optimaalisen lämpötilan ylläpitämiseksi on kuitenkin varmistettava asianmukainen ilmankierto. Myös lämpötilansäätöjärjestelmät on asennettava.
Säännölliset visuaaliset tarkastukset
Toinen ennakoiva lähestymistapa VFD-laitteiden ylläpitoon on säännölliset silmämääräiset tarkastukset. Näistä säätimistä perustiedot tuntevan huoltohenkilöstön on tarkastettava ne silmämääräisesti viikoittain havaitakseen mahdolliset viat. Joitakin keskeisiä tarkastuksia, jotka on huolehdittava, ovat alueen jäähdytysjärjestelmien, valokuitukaapeleiden, liitäntöjen ja hätävirtapiirien toiminta.
Estä kosteuden tunkeutuminen
Vesi ja sähkö eivät ole sopiva yhdistelmä missään teollisessa ympäristössä, eikä se eroa taajuusmuuttajien kanssa. VFD:t eivät saa joutua kosketuksiin kosteuden kanssa, koska se aiheuttaa väistämättä erilaisia ongelmia, kuten laitevikoja, epäsäännöllistä käyttäytymistä ja korroosiota. Siksi VFD:t on pidettävä kuivina.
Ehjät liitännät
Seuraavaksi VFD-huoltovinkkien luettelossa on, että sinun on varmistettava tiiviit liitännät. Sähköliitännät ovat saattaneet katketa jatkuvan tärinän takia. Löysät liitännät johtavat ohjaimen epätasaiseen toimintaan.
Tehtaamme
Zhejiang Hertz Electric Co., Ltd., joka perustuu tehoelektroniikkateknologiaan, moottorikäyttö- ja ohjaustekniikkaan ja luottaa edistyneisiin tuotantolaitteisiin ja tiukkaan testausprosessiin, tarjoamme asiakkaille pien- ja keskijännitetaajuusmuuttajat, pehmokäynnistimet ja servo-ohjauksen järjestelmät ja niihin liittyvät teollisuuden ratkaisut.
Todistus
FAQ
Suositut Tagit: vfd-taajuusmuuttaja, Kiina vfd-taajuusmuuttajan valmistajat, toimittajat, tehdas
